系统说明 RUIDU 高精度自由曲面微纳功能材料打印平台 STARFISH

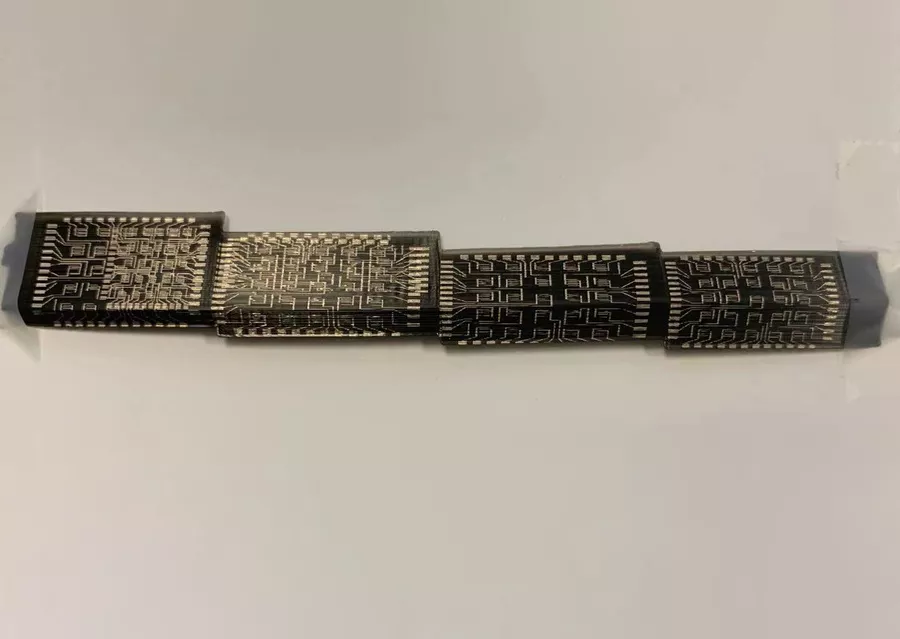

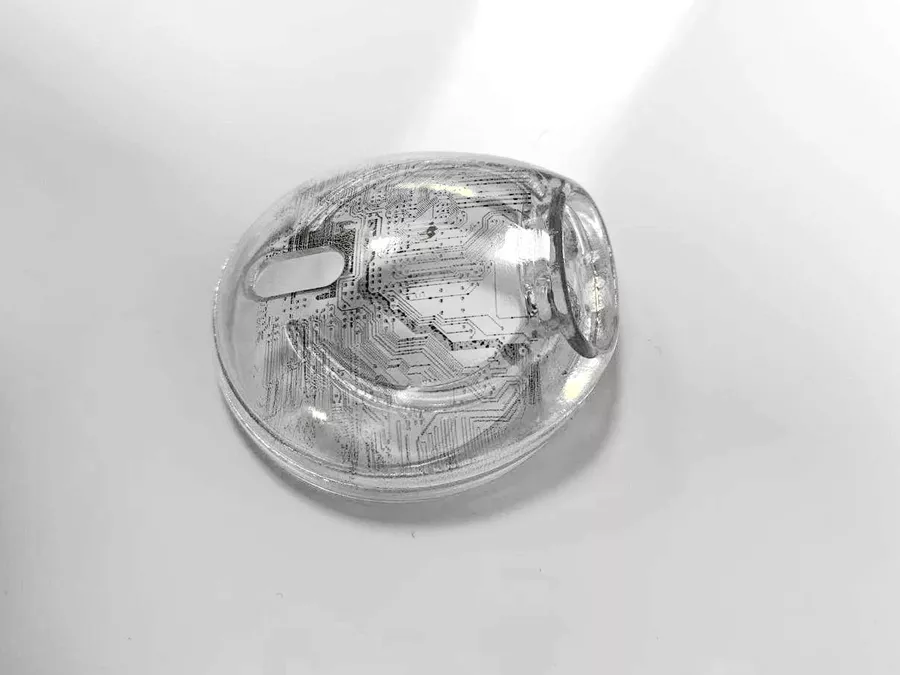

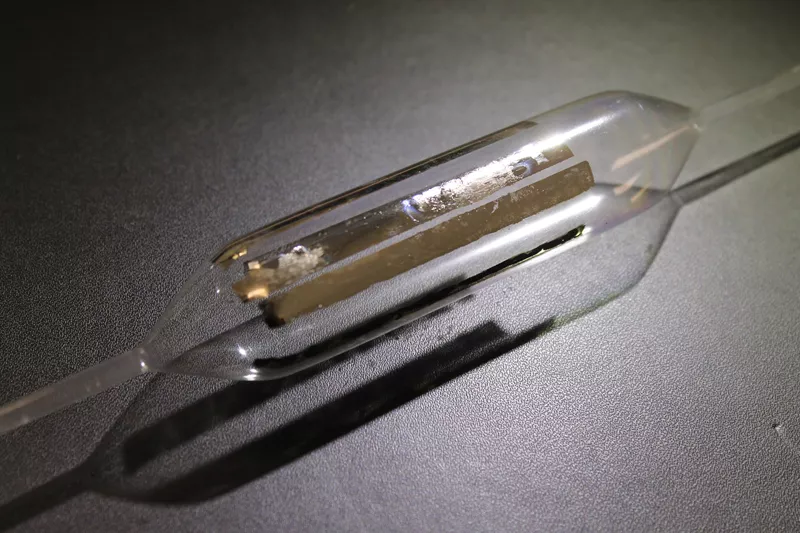

STARFISH 高精度自由曲面微纳功能材料打印平台，融合五轴联动控制系统与高精度喷墨打印技术，专为复杂曲面与异形结构制造而生。X、Y、Z 直线轴与双旋转轴的协同联动，可实现复杂自由曲面工件的无死角精准材料沉积。该平台具备亚微米级定位精度和皮升级墨滴控制能力，确保打印的高精度与高质量。同时，它兼容多种功能性墨水，如导电、发光、光敏、生物医药材料等，满足不同领域的多样化需求。在航空航天精密构件、光学曲面元件、医疗植入体等复杂基材表面，实现高精度图案成型与功能涂层制备。突破了传统平面打印局限，为复杂制造提供了理想的解决方案。

工业数字孪生技术
快速建立加工轨迹，完成工艺流程和生产过程的完整仿真、调试和部署，可降低80%的调试时间，**程度避免了调试过程中的碰撞风险

自动标定技术
一站式自动标定方案，通过标定软件结合标定硬件，完成装配误差标定与补偿、胶头与工件位置标定以及3D变形补偿

多技术融合
具有强大的兼容性，可兼容压电喷墨、电流体喷墨、超声喷涂等多种溶液控制技术

定制化生产流程
自定义生产流程以及流程间的自由搭配，显著提升设备调控的灵活性与自主性

激光测高
激光高精度位置识别对轨迹进行微米级别误差补偿。重复定位精度5μm（常规）


RUIDU 高精度自由曲面微纳功能材料打印平台 规格参数

重复定位精度：±20μm
运动速度：可达100mm/s
工作行程：X300mm*Y300mm*Z100mm*UV180°*360°（常规）
视觉系统：水平相机调试液滴。竖直相机进行实物mark识别，轨迹模拟
加工效率：适用不同尺寸基材，提供自动化样品夹具，一次装夹，多面加工​



*RUIDU可提供可行性测试服务，及后续技术支持。
